Вичерпні настанови з вибору шоломів та окулярів для FPV

FPV окуляри існують вже багато років і спершу використовувались для радіокерованих літаків. Але зараз FPV окуляри набувають все більшої популярності завдяки появі мультикоптерів, особливо квадрокоптерів. Тож вам вони обов’язково знадобляться.

Основна причина популярності FPV окулярів – це захопливе враження від польотів. Окуляри мають два міні-екрана (шоломи, зазвичай – один), які проектують зображення з бортової камери. Це дозволяє пілоту, перебуваючи на землі, бачити все навкруги, ніби він сам знаходиться у польоті. Це і називається FPV – First Person View (Вид від першої особи).

На цей момент найвідомішими брендами виробників FPV окулярів в індустрії радіокерованих апаратів є: Fatshark, Skyzone, Boscam, Eachine, Quanum (Hobbyking) та Aomway. Якщо ви збираєтесь купити нову пару FPV окулярів, то ця стаття буде вам корисна для вивчення цього питання. Ми розглянемо деякі важливі фактори, які вам варто врахувати, і проведемо короткий огляд найбільш популярних моделей.

На що звернути увагу для вибору найкращих FPV окулярів?

Форм-фактор

Існує дві типи форм-факторів:

1) У вигляді окулярів
2) Форма у вигляді шолома

FPV окуляри мають два маленьких екрани. Вони значно менші та легші, їх просто носити з собою, і вони краще виглядають.

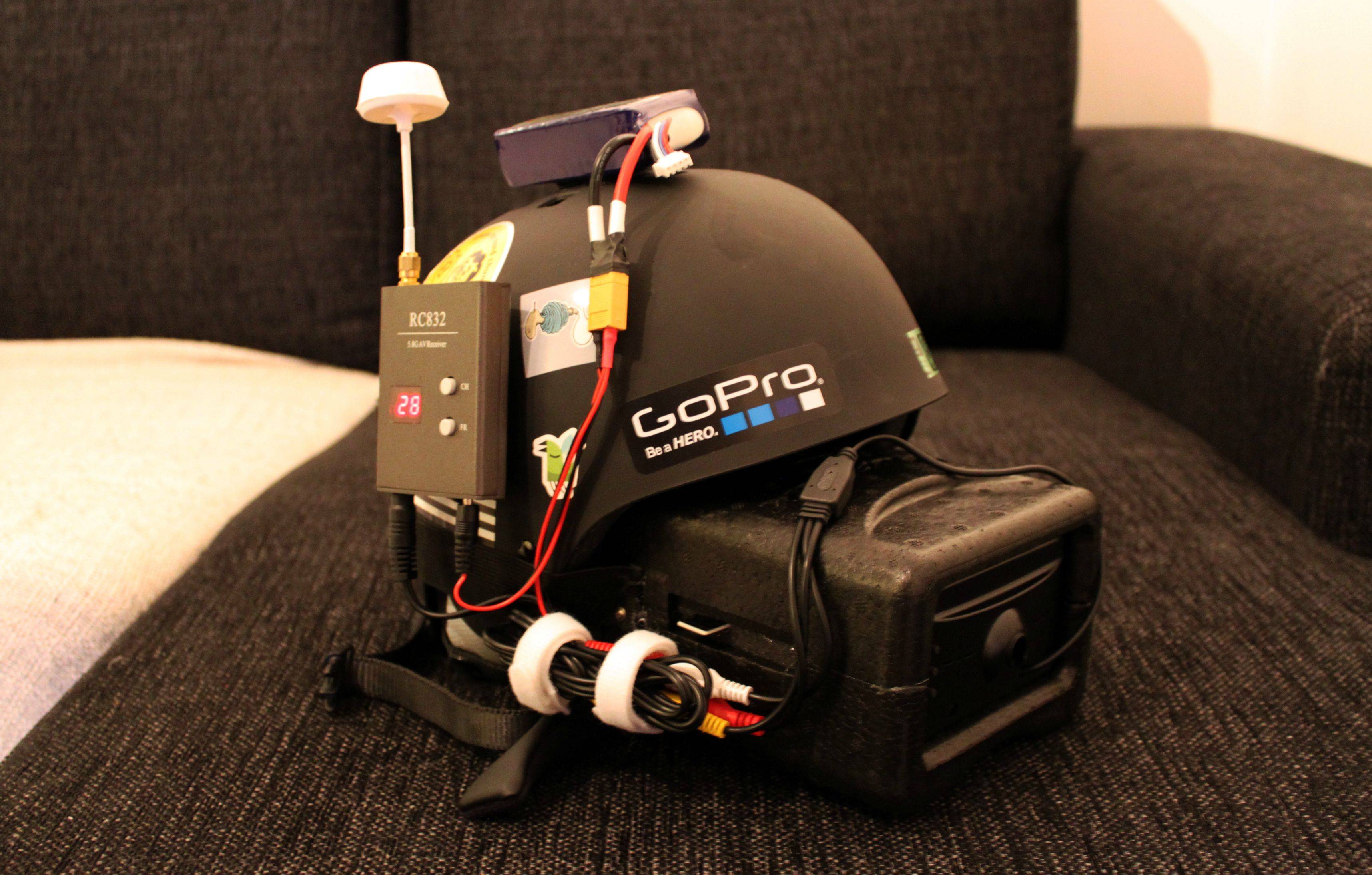

FPV шолом має лише один 1 РК-екран (зазвичай 4-6″). На думку більшості людей, вони комфортніші. На відміну від окулярів, мають великий кут огляду.

quanum-fpv

Бюджет

Ваше FPV обладнання, не обов’язково має бути дорогим, ви можете обрати для себе себе комплект з невеликим монітором лише за 30$, і він прекрасно працюватиме. Але для найкращих вражень від польоту і збільшення можливостей хороша пара FPV окулярів може коштувати до 500$. Проте не хвилюйтесь, є багато варіантів, з яких можна обрати.

Розподільча здатність

Як для будь-якого монітора, чим вище розширення, тим краща якість зображення (теоретично). Але враховуючи обмеження які мають популярні курсові камери (600-700 TVL), самі лише HD FPV окуляри можуть не дати бажаного результату.

Співвідношення сторін

Існує два найпоширеніших співвідношення сторін: 16:9 і 4:3 (також є 5:3 (1.666), яка близька до 16:9 (1.777)).
Ваша FPV камера буде чи 16:9, чи 4:3, тому треба обирати окуляри з таким же співвідношенням сторін. В іншому випадку, зображення виглядатиме стиснуто чи розтягнуто. Хоча, це – не велика проблема, лише питання часу, щоб звикнути. Зараз більшість FPV камер – 4:3.

Поле зору (FOV)

Кажуть, чим більше FOV, тим більш вражаючим буде зображення. Якщо це 35 градусів, то край екрана буде лежати під кутом 35 градусів, відносно центра ока. Не плутайте це з FOV камери, це різні параметри.

Запис відео – вмонтований відеореєстратор (DVR)

DVR дає можливість записати свій політ на SD карту, деякі навіть дозволяють відтворювати відеозаписи на окулярах. У разі аварії, ви зможете перемотати запис і дізнатися, де ви приземлилися. Якщо у вашій моделі окулярів/шолома відсутній вбудований DVR, ви можете докупити зовнішній.

Частоти роботи вдеоприймача

Деякі окуляри продаються вже з приймачем, тому вам не доведеться купувати його окремо. Однак деякі FPV окуляри приймають відео лише на частоті 5.8 ГГц і лише на одній сітці, наприклад старіші моделі Fatshark/ImmersionRC. Всього є 5 сіток каналів на частоті 5.8 ГГц, які використовуються різними брендами, на даний момент для дрон-рейсингу на змаганнях та групових тренуваннях використовують сітку частот Raceband, то-ж потрібно це враховувати й при виборі окулярів.

Приймачі Diversity

Diversity означає, що всередині є більше одного приймача (зазвичай 2), а система автоматично обирає приймач з найкращим сигналом в окремий момент часу. Таким чином забезпечується найкраща якість картинки.
Кожен приймач має окрему антену, антени можуть бути розташовані під різними кутами, чи вони можуть бути різного типу (з різним підсиленням).

Колір

Колір – здебільшого залежить від ваших вподобань. Слід також враховувати, що окуляри чорного забарвлення чи інших темних кольорів швидше нагріваються на сонці.

Хедтрекер (відстеження положення голови)

Він дає можливість встановити зв’язок між рухом бортової камери та рухом голови пілота. Це створює більш захопливе враження від польоту.
Ця функція – не така важлива на квадрокоптерах вцілому, і певно більш корисна для літаків з фіксованими крилами. Для дрон-рейсингу ж це взагалі непотрібна функція.

Внутрішнє регулювання відстані між зіницями (IPD)

Також відоме як IPD, це система, яка допомагає відрегулювати окуляри таким чином щоб зіниці очей оптимально співпадали з відповідними точками в оптичній системі окулярів.

Порівняльна таблиця FPV окулярів – Fatshark, Boscam, Skyzone, Quanum

Тут представлена зведена таблиця шо враховує всі перераховані вище фактори.

Шоломи – Доступний клас

Великі шоломи зазвичай більш комфортні, але й важчі. Щоправда, вони також дешевші, їх можна з’єднати з будь-яким відео приймачем, тому що, по суті, це звичайні монітори.

Особливість конструкції та оптики: обидва ока дивляться на один екран. Люди, які мають проблеми з регулюванням IPD на окулярах, можуть спробувати ці шоломи.

quanum-v2-pro-fpv-goggles-assembled-with-diversity-receiver Eachine VR-007 fpv goggles Quanum Cyclops fpv goggles headset Eachine EV800 fpv goggles Aomway VR V1 FPV Goggles
Модель Quanum DIY V2 Pro Eachine VR-007 Quanum Cyclops Eachine EV800 Aomway VR V1
Ціна $38 $50 $58 $70 $93
Розширення 800 x 480 480 x 272 800 x 480 800 x 480 800 x 480
Співвідношення сторін 5:3 4:3 5:3 5:3 5:3
Вбудований VRX No Yes Yes Yes Yes
Частоти n/a 40ch 40ch 40ch 40ch
DVR n/a No No No No
Diversity n/a No No No No
Вага 532g 256g 390g 349g 258g

Шоломи – Високий клас

Більше можливостей, більша роздільна здатність



Eachine VR D2 fpv goggles headplay hd fpv goggles quanum genesis fpv goggles
Модель Eachine VR D2 HeadPlay HD Quanum Genesis
Ціна $70 $249 $199
Розширення 800 x 480 1280 x 800 1280 x 720
Співвідношення сторін 5:3 16:10 16:9 & 4:3
Вбудований VRX Yes Yes Yes
Частоти 40ch 40ch 40ch
DVR Yes No No
Diversity Yes No Yes
Вага 295g 400g 403g

Окуляри – нижча цінова категорія

FPV окуляри – невеликі, легкі, їх просто носити з собою. Однак, вони можуть бути не достатньо зручними, тож краще приміряйте їх перед купівлею, якщо є така можливість. Усі ці FPV окуляри мають вмонтовані відеоприймачі (VRX), і всі вони підтримують частоту 5,8 ГГц.

FatShark PredatorV2 goggle Fatshark Teleporter V5 fpv goggles FatShark Attitude V3 fpv goggles skyzone-fpv-goggle-sk01-v2 Boscam GS923 fpv goggles
Модель Predator V2 Teleporter V5 Attitude V3 Skyzone V2 Boscam GS923
Ціна $280 $165 $332 $339 $200
Кут огляду 25 25 32 30 30
Розширення 640 x 480 320 x 240 640 x 480 854 x 480 854 x 480
Співвідношення сторін 4:3 4:3 4:3 16:9 16:9
Відстань між зіницями 63.5mm 63.5mm 59-69mm 60-68mm unknown
Кількість каналів 7ch 7ch 32ch 40ch 32ch
DVR No No No No No
Хедтрекер No No Yes Yes No
Diversity No No No Yes Yes
3D No No Interlaced 3D No No
Вага unknown 163g 167g 344g unknown

Крім цих є також Fatshark Base ($258, 35 FOV, 640×480, 922000 DPI, 59-69mm IPD), які потребують зовнішній приймач.
GS923 це оновлена модель GS920 ($250, 32 FOV, 640×480, 922000 DPI, 63.5mm IPD, built-in 32ch RX). Також є GS922, така сама, як і GS923, але з DVR.

Загалом, багато з цих моделей вже не випускають, але ви з легкістю можете знайти їх в “чемоданах” FPV-хобістів і відкупити “за пиво”. Для початківця це може бути дуже навіть хороший варіант.

Окуляри – Вищий клас

Більша роздільність дисплея та більший функціонал.

fatshark dominator se fpv goggles fatshark-dominator-fpv-goggle-v3 skyzone SKY02S fpv goggles Skyzone SKY02 v3 fpv goggles fatshark dominator hd v2 fpv goggles
Модель Dominator SE Dominator V3 Skyzone SKY02S Skyzone SKY02 V3 Dominator HD V2
Ціна $350 $375 $409 $387 $450
Кут огляду unknown 30 30 30 50
Розширення 640 x 480 800 x 480 854 x 480 854 x 480 800 x 600
Співвідношення сторін 4:3 16:9 16:9 16:9 4:3
Відстань між зіницями 59-69mm 59-69mm 59-69mm 59-69mm unknown
Кількість каналів Raceband VRX included VRX not included 40ch 40ch VRX not included
DVR Yes Yes Yes Yes Yes
Хедтрекер Support Support Yes Yes Support
Diversity Support Support Yes Yes Support
3D No Side/Side 3D Yes Yes unknown
Вага unknown 152g unknown 190g unknown

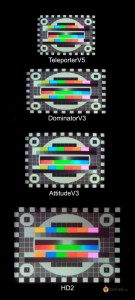

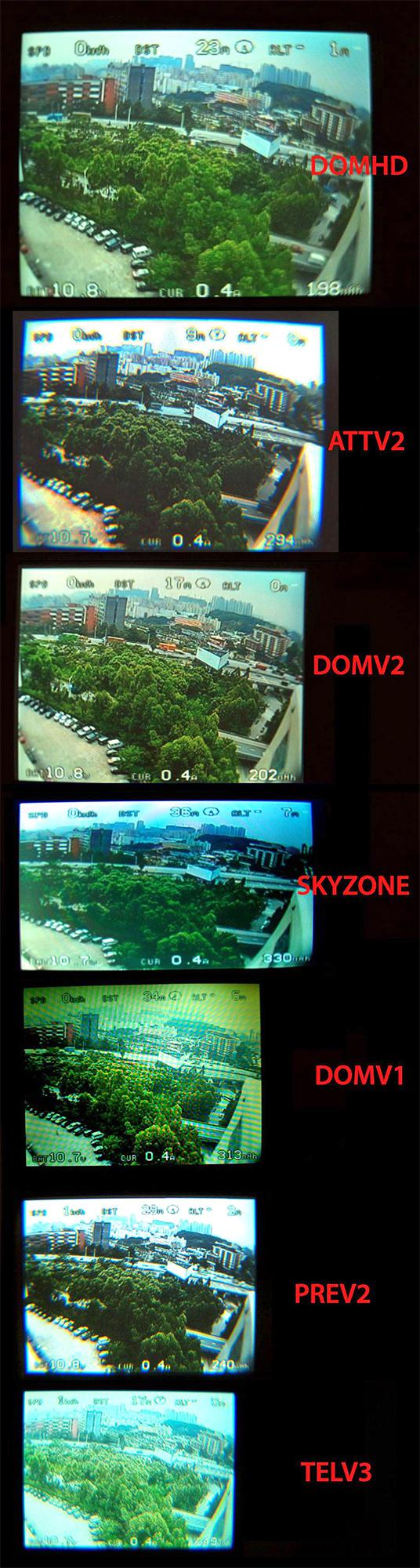

І ось – порівняльні фото, приклади того, як виглядає зображення на цих окулярах.

fatshark-fpv-goggle-comparison-chart



comparison-chart-teleporter-v5-dominator-v3-attitude-v3-HD-v2

Зупинимось на найцікавіших моделях детальніше…

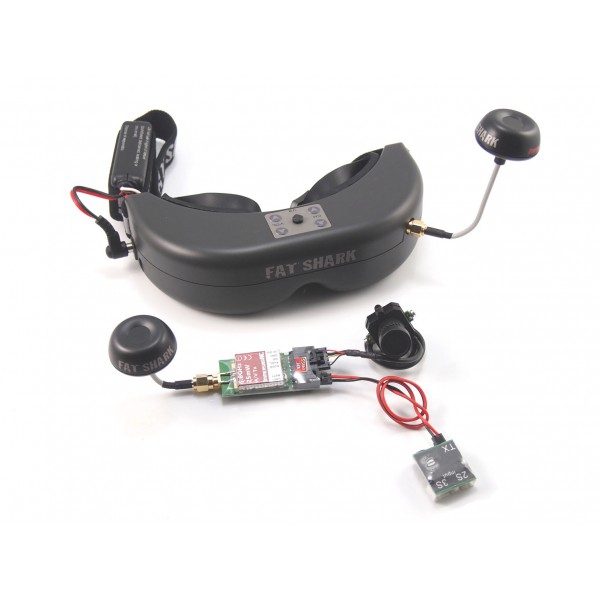

Fatshark Predator V2

predatorv2ce

The Predator V2 – це, свого часу, був один з найпопулярніших наборів для початківців від Fatshark. У комплекті йде приймач 5.8 ГГц, передавач потужністю 250 мВт, CMOS камера і блок живлення. Це непоганий вибір для новачків, тому що достатньо його лише ввімкнути – і він одразу запрацює. Він має діапазон дальності 1км+, і найкраще працює з ImmersionRC Spironet Antenna.

У відгуках кажуть, що у них поліпшена оптика, камери та відео передавачі, порівняно з попередньою версією.

Декілька недоліків:
• Хороша роздільність (640 на 480), але маленький кут огляду — 25 грдусів
• Камера не досить хороша (типу CMOS, а не CCD)
• Відсутність хедтрекера
• Фіксована IPD – 63.5mm

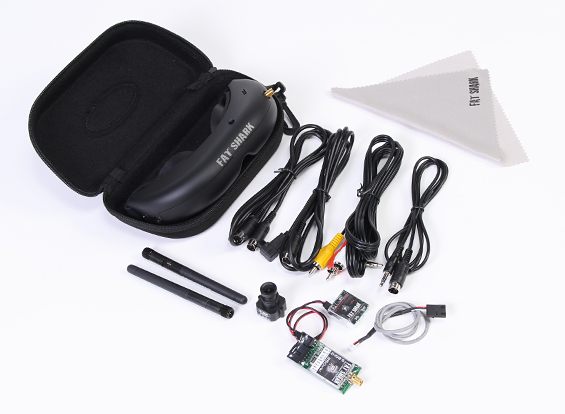

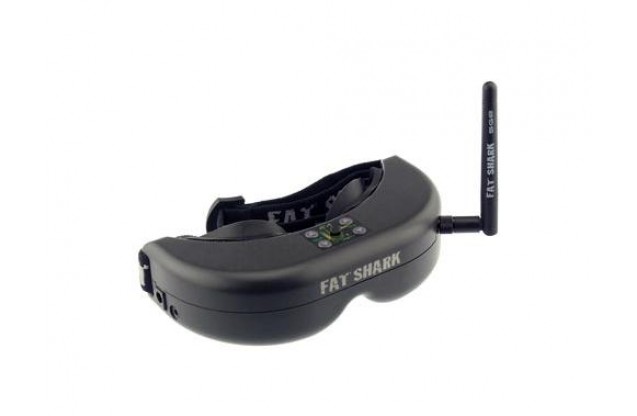

FatShark Teleporter V3 і V5

Fatshark Teleporter V3

Teleporter V3 – це ще один RTF FPV набір, який включає в себе передавач потужністю 250 мВт, камеру CMOS 720p. Є вмонтований DVR. Це повністю готовий набір – вмикай і літай. В деяких відгуках пишуть, що якість зображення розчаровує, я думаю, це найменш популярна модель Fatshark, саме через низьку якість зображення.

Недоліки:
• відсутність хедтрекера
• не сумісна з іншими сітками, окрім Fatshark/ImmersionRC
• відносно низька якість зображення

Покращення у V5
• наявність хедтрекера
• окуляри продаються окремо від набору, що значно – дешевше.

FatShark Attitude V2 і V3

FatShark Attitude V2

Attitude V2 — це набір типу Predator V2. Однак, він більш функціональний, ніж Predator, ну і, звісно, дорожчий. У комплекті йде приймач на 5,8 ГГц і вмонтований Trinity head tracker. Це, можно сказати, крок вперед від Predator V2.
Велика вдячність від користувачів за можливість змінювати відстань IPD, крім того збільшився FOV, і тому екран виглядає крупніше і ширше. Також, ця модель має функції VRX і head tracking.

Зміни у V3
• Більша IPD
• Менше FOV: 32 проти 35
• Підтримкака 3D
• слот для зміни відео приймача

Також, є доповнення цих окулярів (Focal). Вони виглядають практично так само, але Focal сірого кольору і має додаткові функції.

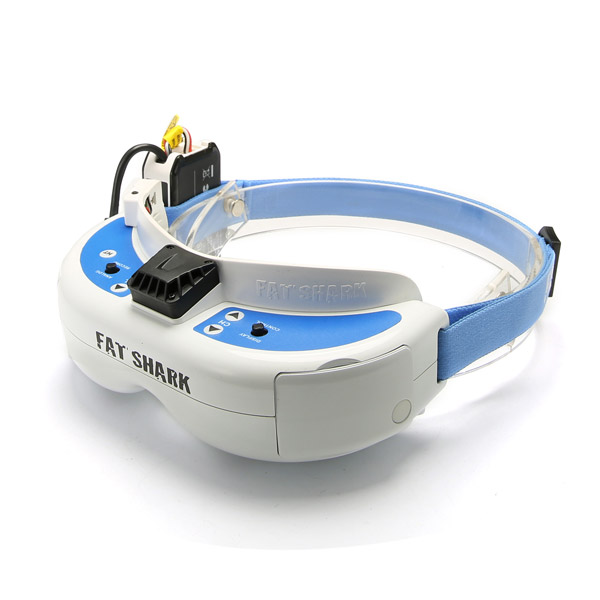

FatShark Dominator V2 і V3

FatShark Dominator V3

Порівняно з Predator V2, Dominator V3 мають більшу роздільність 800X480, і кращий кут огляду (32 градуси). Якість зображення також краща, ніж на Altitude V2, але FOV не такий широкий. Dominator має більший розмір екрану і вищу якість, ніж ті дві моделі, і картинка виглядає більшою.

Dominator V3 підтримує head tracking, і заміну VRX модуля, який працює на частотах – 1.3ГГц, 2.4ГГц та 5.8ГГц.

Зміни V3 порівняно з V2
• Краща роздільність
• 16:9 співвідношення сторін екрана, замість 4:3
• У комплекті є вентилятор, щоб запобігти запотіванню
• Акумулятор 2S 1000 мАг, з індикатором заряда и захистом від КЗ

Деякі інші додані функції:
• Вмонтований DVR для запису польотів
• Підтримка HDMI
• Стерео звук
• Налаштування відстані IPD: 59 до 69mm
• Налаштування користувача
• Канал
• Контроль гучності
• Вибір режиму (дротовий/бездротовий)
• Контраст/яскравість
• DVR контроль
• HT контроль

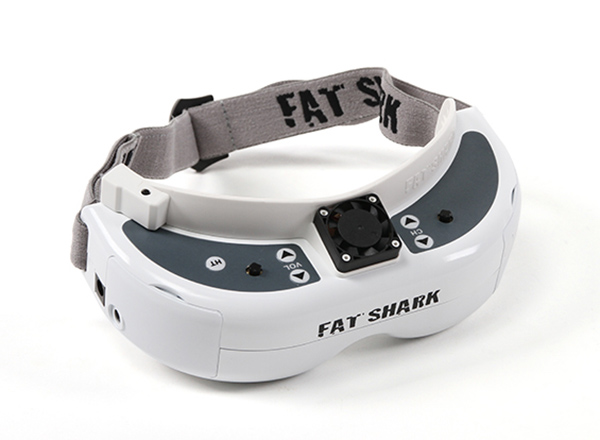

FatShark Dominator HD V2 і V3

FatShark Dominator HD3

Мабуть, одні з найдорожчих FPV окулярів на ринку на цей час. FatShark Dominator HD V2 пропонують 800 x 600 SVGA роздільність. Вони також мають дуже великий кут огляду – 50 градусів, створюючи ще більш вражаючий ефект.
Лінзи на HD v2 зроблені зі скла, замість пластика, це дає більш точне та чисте зображення. Модель дуже схожа на Dominator V3 з точки зору наявних функцій, яка також має змінний приймальний модуль, head tracking і DVR.

Однак, V2 поступився своїм місцем новішому HDV3:
• FOV: 42°
• IPD: такий самий HD2 59 до 69 mm
• Каналиl: VRX не включено
• DVR: Так
• Head Tracking: Підтримується
• Diversity: Підтримується
• 3D

HDv3 має такі ж функції, основна різниця – трохи менший FOV (42 градуси), через численні скарги на розмиті краї на V2’s , з екраном 50°. Крім того, вони мають новий формат екрана 16:9 в режимі HDMI.

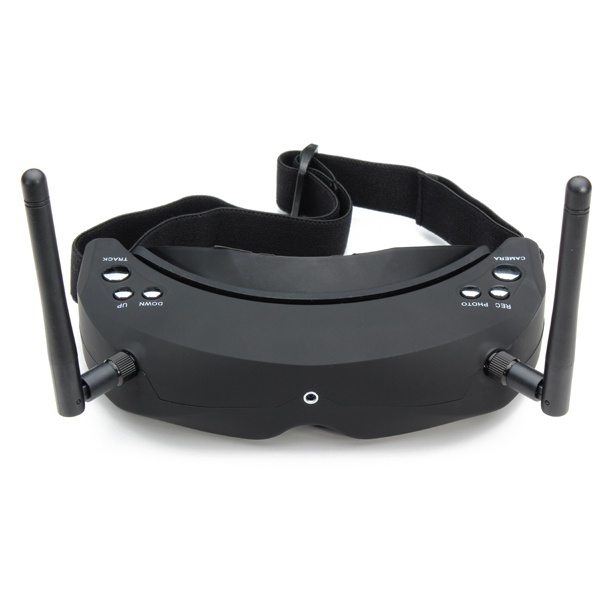

SkyZone SKY-02

SkyZone SKY-02

The Skyzone SKY02 схожі на Dominator V3, і мають співвідношення сторін екрана -16:9. Важлива функція цієї моделі – підтримка 3D камери. Вмонтований приймач сумісний з системами Fatshark і Boscam.

Наявна система приймачів Diversity, яка забезпечує краще з’єднання з антенами. Також є вмонтована камера спереду окулярів, щоб можна було бачити перед собою, не знімаючи їх. Але є скарги на занадто великий кут передньої камери, через що складно щось робити руками, дивлячись через окуляри.

Skyzone 3D

Skyzone 3D

Окуляри мають в комплекті 3D камеру і приймач. Також, наявний DVR, якого не було у SKY-01. Ви можете навіть бачити рівень напруги акумулятора на екрані. Крім цього, вони мають менший FOV фронтальної камери, що полегшує роботу рук.

По суті, 3D система працює, використовуючи дві камери, два відео передавача, і відео передається на кожен екран окулярів окремо. Оскільки вони використовують два канали, буде важче літати з іншими людьми на частоті 5,8 ГГц.

Ви також можете використовувати ці окуляри для 2D польотів зі звичайною камерою та VTX, і дві антени будуть знов у режимі diversity.

Функції:
• 3D
• 2D режим diversity
• Вмонтований DVR з відтворенням відео
• Вмонтований 32CH 5.8G Diversity, сумісний з більшістю FPV 5.8G передавачів (Fatshark,DJI,Walkra,Boscam etc)
• Вмонтований, відкалібрований head tracker (гіроскоп, акселерометри, компас)
• Вмонтований подвійний 854X480(WVGA) екран, 1,229,760 color sub-pixels
• Вмонтована зовнішня камера (640X480)
• AV in/ AV out, можливість підключення навушників (з контролем гучності)
• Налаштування IPD та діоптрії для ваших очей

Характеристики:
• FOV: 30 градусів
• Роздільність: 854×480 (WVGA) 1230k
• Відстань IPD: 60-68mm та діоптрії з можливістю налаштування
• Канали: 32CH 4band 5.8GHz (Fatshark, Boscam & Skyzone сумісні)
• Передня камера: 120 градусів 640×480
• head tracker: гіроскоп, акселерометри, компас

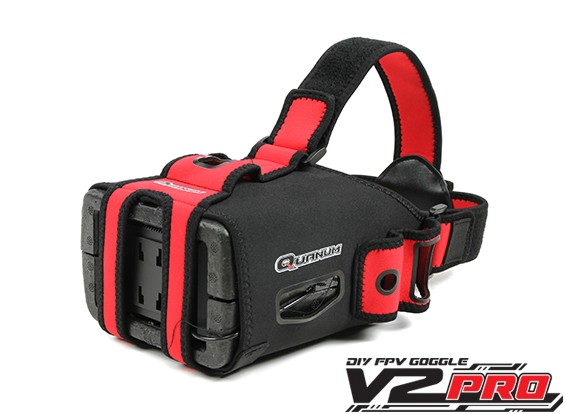

Quanum DIY FPV Goggle V2 Pro

Quanum DIY FPV Goggle V2 Pro

The Quanum DIY – свого яасу був одним з найпопулярніших варіантів для FPV завдяки своїй доступній ціні. Це хороший варіант для початківців, що готові витратити всього $40.

Характеристики
• Монітор без синього екрана
• Розмір екрана: 5” (16:9 чм 4:3)
• Живлення: 7~13V
• Роздільність: 800 x 480
• Розмір: 162 x 170 x 102mm
• Вага: 5322 гр.

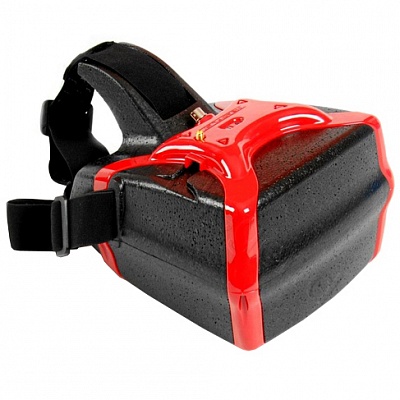

Headplay

Headplay HD FPV

Headplay HD FPV зроблені фірмою GetFPV. Маючи масивний HD екран 1280×800 та вражаючі 72 градуси FOV, вони справляють найбільше враження серед FPV шоломів. Це одні з небагатьох комплектів, які мають вхід HDMI і підтримку HD FPV систем, таких як Connex Prosight. Єдиний недолік, це форма – просто величезна коробка.

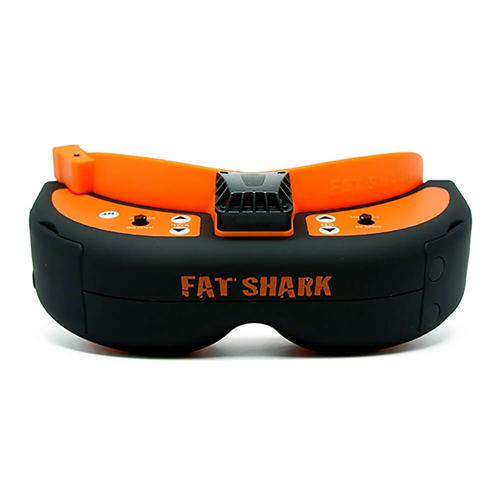

Fatshark Dominator SE

Fatshark-Dominator-SE

Окуляри було випущено невеликим тиражем і буквално за кілька тижнів вони зникли з продажу. Вдале поєднання невеликої ціни, хорошого FOV та прийнятної якості картинки – дуже швидко зробило цю модель популярною. На жаль, виробник вирішив не продовжувати їх випуск.

SE можна роздивлятися як альтернативу до DomV2. Вони мають роздільну здатність 640×480 і аналогову систему управління, що означає відсутність на екрані індикаторів перемикання каналів/яскравості/контрасту, щоправда вони не підтримують HDMI.

Окляри йдуть у комплекті з приймачем Raceband 5.8GHz та антеною SpiroNET omni, що дозваляє дещо зекономити. Також до набору входять дві пари лінз для людей, які мають проблеми з широким 50° FOV. В комплекті також акумулятор на 1000маг.

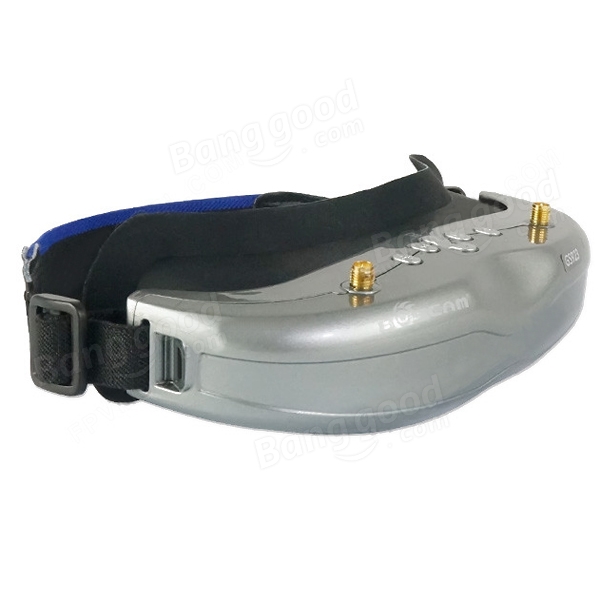

Boscam GS923

Boscam GS923

Модель, яка заслуговує на увагу, але чомусь не користується великою популярністю.

Існує також схожа модель – GS922, яка відрізняється лише наявністю DVR, але приблизно на $100 дорожча.



Висновки – які FPV окуляри найкращі

На жаль, відповіді на це питання не існує. Загалом, добра порада для початківців – пробувати FPV з бюджетним шоломом, тим же Quanum FPV чи пошукати недорогі нові моделі з хорошими відгуками. Це дасть змогу задешево зрозуміти чи такий варіант польотів вам особисто прийнятний. При цьому різниця в якості польоту по FPV з шоломом за $50 і з топовими окулярами Fatshark HD3 за $500 однозначно не в 10 разів гірша.

Далі, якщо вирішите для себе що вам цікаві неспішні польоти на великі відстані, зйомки відео і споглядання краси – можливо вартує придивитись до топових шоломів, як то Headplay HD.

Ну а якщо відчуєте, що FPV дрон-рейсинг – ваше покликання, то доведеться розщедритись на окуляри. Зазвичай заняття дрон-рейсингом передбачають високий рівень мобільності, а з шоломом розміром з футбольний м’яч на голові важко її досягнути. Ще одна перевага окулярів над шоломами – можливість зосередитись на трасі і перешкодах. Це досягається завдяки тому, що картинка перед очима зазвичай не така велика як в окулярах і тому пілоту немає потреби переключати увагу і переводити погляд з одного краю екрану в інший.

Щодо моделі – то тут взагалі важко щось радити. Більшість топ пілотів літає на Fatshark HD, як наслідок – більшість просто пілотів їх наслідують і теж купують різні моделі Fatshark. Якщо ж імідж для вас – ніщо, то є зміст придивитись до моделей Skyzone чи Boscam, які часто мають значно привабливішу вартість при наближених харакеристиках.

Ось така от стаття, якщо маєте питання – ласкаво просимо в коментарі.
